定子

定子是潜油直线电机和开关磁阻电机的核心固定部件，潜油直线电机定子采用长定子结构设计，与短动子配合使用，线圈采用真空浸渍技术并设置多层绝缘结构，提高绝缘强度，防止绝缘层破损造成线圈间短路。定子整体浸入油液中工作，可承受 60～120℃高温和 10～30MPa 压力，耐酸、碱、盐腐蚀，适配井下恶劣工况。开关磁阻电机定子铁芯由硅钢片叠成后压入定子机壳，各极上绕有集中绕组，通过绕组通电产生磁场驱动转子转动，绝缘等级达 F 级，防护性能优异。

动子

潜油直线电机动子配备高温 180℃径向充磁磁钢，磁钢间距采用 10mm 爬间逻辑关系，运行更平滑、抖动小，推力较传统设计提升 1 倍。动子与定子内支撑导套组成摩擦副，运动时处于居中状态，磨损率极低，且电机内无轴承、密封圈，减少故障点。开关磁阻电机动子为硅钢片迭压结构，无绕组无永磁体，机械强度高，允许温升较高，在磁场作用下实现旋转运动，适配高速运行需求。

柱塞泵

作为排采系统的执行部件，柱塞泵分为单向和双向两种类型，泵筒内表面采用化学镀镍磷合金、渗硼和镍碳复合电镀工艺，柱塞外表面在喷焊粉末中添加碳化钨微粉，显著提高耐腐蚀性和耐磨性。吸入口筛管采用等离子切割、高频焊接技术，加工成交错排列的 0.2-0.5mm 缝隙，管体经磷化处理并增加脱模涂层，防砂、不结垢不堵塞；柱塞切槽上增设 PEEK 密封环，起到有效刮砂作用，延长泵效和检泵周期。

位置传感器

主要应用于开关磁阻电机系统，安装在电机前端盖，用于检测转子旋转位置，为控制器提供换向信号。传感器信号通过屏蔽电缆传输至控制柜，确保通电相序切换精准，实现电机平稳运行。当传感器讯号错误连续 3 次以上时，控制系统自动报警停机并启动制动功能，保障设备安全，其接线需采用屏蔽电缆，避免电磁干扰。

电磁制动器

开关磁阻电机配备的电磁制动装置，提供 100-1300Nm 的制动转矩，安装于电机上端盖，用于停机时释放光杆储存转矩。支持手动停机制动、强制制动及网络电源掉电制动三种模式，通过控制柜电容储电功能提供电源，限制反转转速不超过 20 转 / 分，通过 PI 跟踪调节释放转矩，直至反转转速和转矩均为 0，有效避免反转冲击对设备的损害，保障人员与设备安全。

旋转填料密封器

采用旋转塡料式密封结构，是电机与井口连接的关键密封部件，密封可靠且维护方便。包含密封填料环（首次安装约 14 片）、旋转密封压盖等组件，通过调整紧度实现密封效果，泄漏时可添加密封填料环解决。每日需检查出油管是否漏油，每年需停机断电更换旋转密封扶正套与密封填料环，泄漏的井液回收桶需定期清理，两侧封井器柱塞可在停机或维修时封住光杆和油管压力。

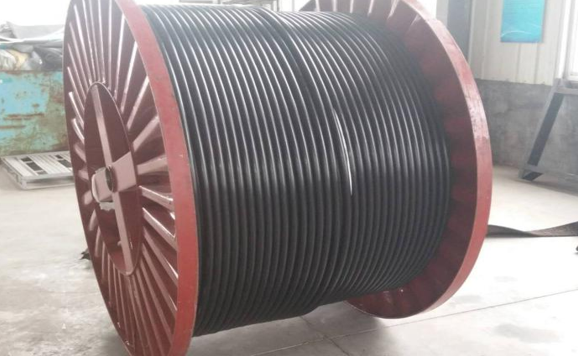

内投湿对接电缆

特制 F46 钢丝铠装承荷潜油电缆，规格 3×10mm²，外径 23mm，抗拉强度 15T，耐温 205℃，插座外径 98mm、长度 4m。插接装置由插头、插座及特种密封组成，插头安装在带重量的插头护罩内与电缆连接，插座安装在插座保护体内，通过特种密封实现与井液完全隔离，保证电器充分绝缘，可选择外敷或油管内投两种安装方式，电缆可重复利用并具备有限清蜡效果。
