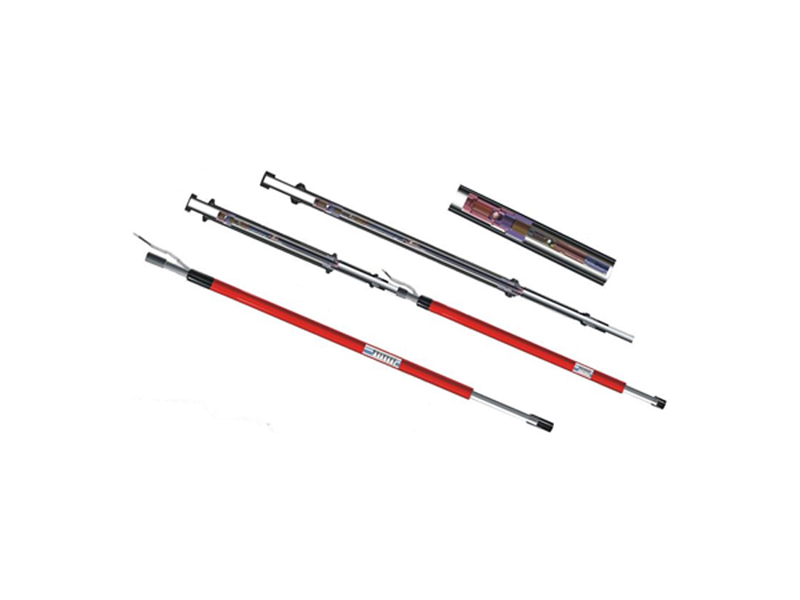

潜油直线电机（LMA）是浙江极坤动力科技有限公司研发的新型潜油排采核心设备，主要应用于 LESP（Linear Electric Submersible Pump）潜油直线电机排采系统，专为油气田低产井、深井、大斜度井及水平井的排采需求设计，具备高效节能、可靠性强、适应恶劣工况等特点，已通过国家防爆认证（编号：CNV24.1100X）和质量管理体系认证。

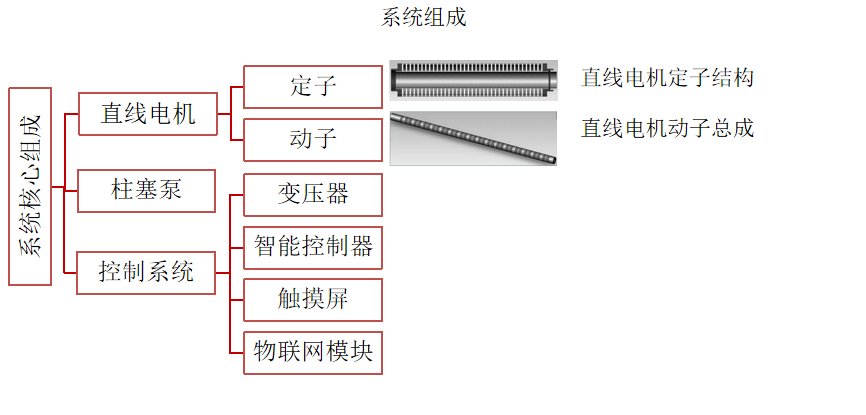

该电机采用长定子、短动子的创新结构设计，打破传统长动子、短定子的设计思路，保护磁钢动子利用磁悬浮原理始终在定子线圈中心运行，动子与定子无磨损，显著延长使用寿命。定子和动子磁场间距优化为 10mm，运行更平滑，有效减小抖动，间接延长配套柱塞泵的使用寿命。
电机定子、动子整体浸入油液中工作，可承受井下 60～120℃的高温、10～30MPa 的压力，具备耐酸、碱、盐腐蚀的特性，能在含砂、含气、结蜡、稠油等多种恶劣工矿条件下稳定运行。
动子总成与定子内支撑导套组成摩擦副，电机定子在动子外围产生均匀磁拉力，使动子运动时处于居中状态，磨损率极低。动子磁钢选用高温 180℃径向充磁磁钢，在相同电机直径和长度下推力较传统设计增加 1 倍，更适应深井作业需求。
电机密封采用环形串级调节滑动密封结构，在高位等恶劣环境下密封性能更优，寿命较常规密封延长 2-3 倍；呼吸结构采用 PEEK 材料，独特的弹性设计可实现电机内部压力自动平衡。

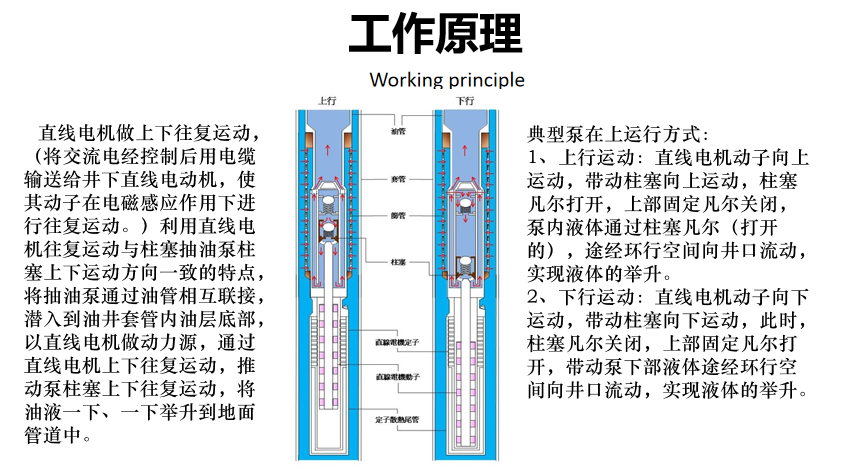

潜油直线电机将交流电经控制后通过电缆输送至井下，动子在电磁感应作用下做上下往复运动，其运动方向与柱塞抽油泵柱塞上下运动方向一致。通过油管将抽油泵与电机联接，潜入油井套管内油层底部，电机往复运动直接推动泵柱塞上下运动，实现油液举升。
上行时，柱塞凡尔打开、上部固定凡尔关闭，泵内液体向井口流动；下行时，柱塞凡尔关闭、上部固定凡尔打开，泵下部液体持续向井口输送，运行高效稳定。
该电机适配大斜度井、水平井及直井，兼容不同类型柱塞泵，特别适合低渗透、小井眼的深井排采，日产油液量调节范围 0.1～10m³/d（泵挂 1800 米），为低产井、废弃油井再开发提供低成本解决方案。
同时具备射流解堵增产功能，通过动子往复运动使平衡腔内油液产生射流效应，对套管射孔口形成冲放，提高油井供液能力，已在国内外多个油气田项目中成功应用，显著提升排采效率并降低运营成本。
