一、产品概述
直线电机控制柜是潜油直线电机排采系统（LESP）的核心控制单元，与潜油直线电机、井下传感器等组件协同工作，承担电机运行控制、参数调节、状态监测及安全保护等功能，具备智能化程度高、操作简便、稳定性强等特点，适配井下复杂排采环境的控制需求。

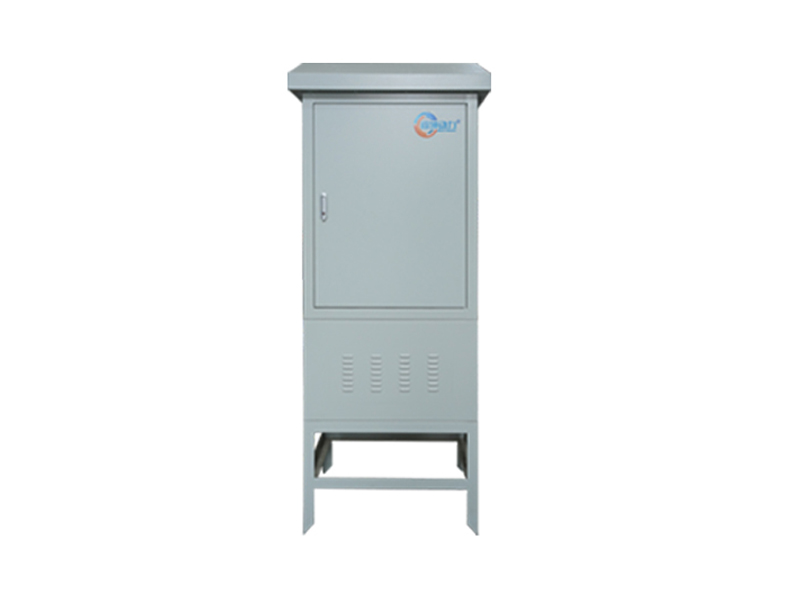

控制柜采用立式安装设计，外形尺寸为 660×480×1230mm（可定制），防护等级 IP56，工作温度适应范围 -40℃~80℃，能抵御野外恶劣环境影响。冷却方式采用散热风机 IC6A11，确保设备在长时间运行过程中温度稳定，避免过热故障。柜体结构设计兼顾安装与维护便利性，内部布线规范，关键组件布局合理，便于检修与调试。
核心技术采用高速 32 位 DSP 控制芯片，搭载先进的开环（PID + 模糊控制运算）控制技术，通过提高开通频率和减小电机定子与转子跨度来降低震动，实现电机柔启动、柔停止，运行控制精准无误。
四、功能配置
支持在线调参功能，可根据井下工况实时调整电机运行参数，如冲次、冲程等，适配油井产液量变化需求。配备井下液位温度传感器，实现闭环排采控制，支持远程调参和启停操作，避免干抽现象，可实现间抽模式运行，保护电机与柱塞泵。具备独特的网络监控功能，按不同级别管理员权限实现设备操控与监控，多人可通过手机 APP、PC 端网页或微信同步浏览实时数据。

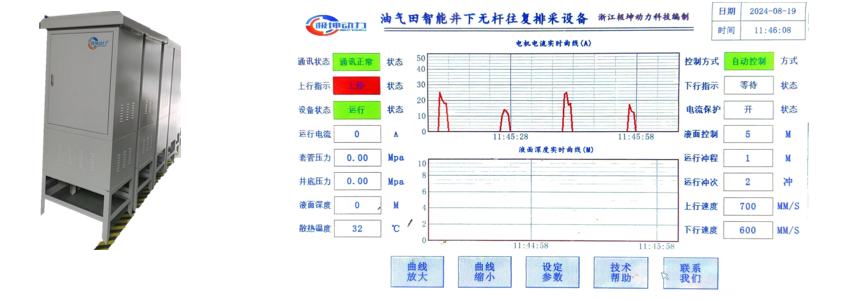

实时更新井下机组运行数据、液位及温度显示，具备参数设置、启动停止、数据存储、实时曲线、历史曲线、液位保护等功能。可实现远程启停、冲次调整，自动记录报警信息与运行历史数据，支持曲线分析和历史报表生成，异常情况下通过短信和电话提醒相关人员，便于及时处理故障。
接线与适配方面，控制柜通过特制 F46 钢丝铠装承荷潜油电缆与井下电机连接，电缆外径 23mm，抗拉强度 15T，耐温 205℃，插座外径 98mm、长度 4m，插接装置采用特种密封设计，确保与井液完全隔离，保证电器充分绝缘。控制柜与电机及井下传感器的连接稳定可靠，抗干扰能力强，具备防雷电功能，在复杂电磁环境下仍能保持通讯正常。
应用过程中无需重新培训员工，调试时间短，可实现无缝衔接传统设备替换，为智慧油田建设提供数据支撑，通过与油田管理平台集成，实现生产数据实时监控与管理，助力油气田数字化转型与精细化排采。
