一、产品概述

开关磁阻电机控制柜是开关磁阻电机调速系统（SRD）的核心控制单元，与开关磁阻电机配套使用，承担电机启动、停止、运转、调速、保护及抽油杆反转电磁制动控制等功能，整体设计紧凑、操作直观、保护功能完善，适配油气田野外作业环境。

二、结构设计与环境适应性

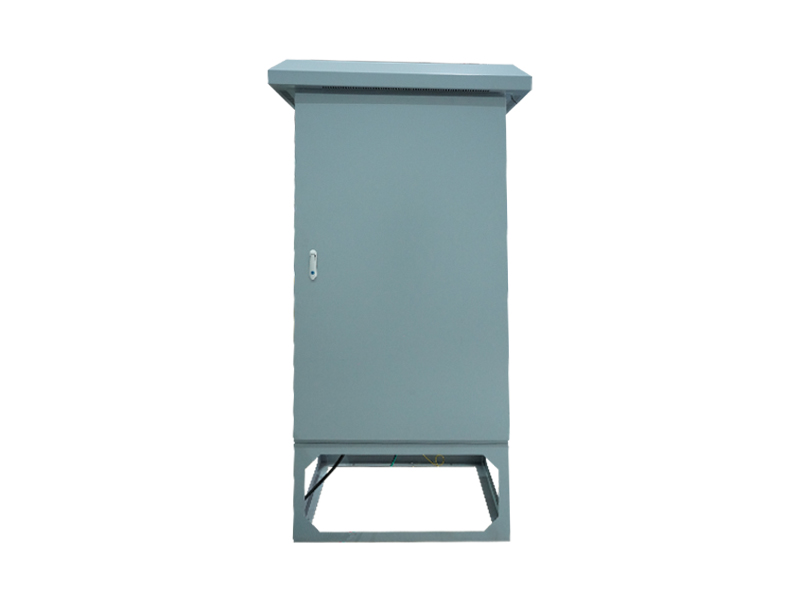

控制柜采用立式安装方式，柜体结构坚固，具备良好的防尘、散热性能，适合安装在通风良好、无腐蚀性气体、振动小于 0.6G 的场所，周围需预留足够空间便于冷却和维护。

三、核心控制与操作

内部包含控制面板及精密电子组件，通过软件实现电机各项控制功能，核心控制逻辑基于现代先进控制理论，支持四象限运行，可实现最佳运行状态调控（如出力最大、效率最高）。

配备主电源交流电压表、直流电压表及触摸屏参数显示模块，实时呈现运行数据；操作面板设有启动按钮、停机按钮及转速调整旋钮，方便现场操作，转速调整范围 40-200Rpm，转速精度可达 ±1Rpm。

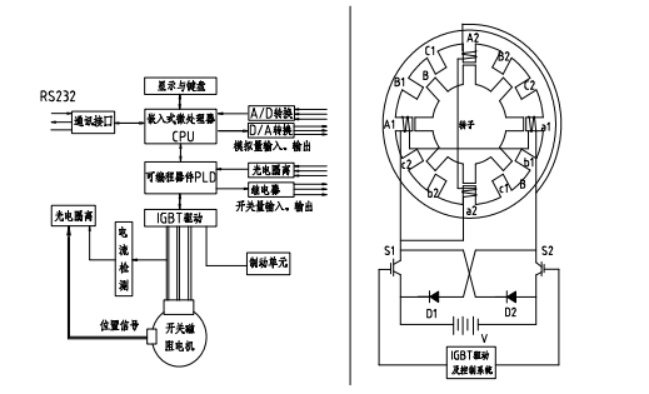

开关磁阻控制柜示意图

四、接线系统规范

接线盘包含四类核心端子，配线需由专业人员操作，接地线需短而可靠，输出信号公共端不接地，严禁将电源线接至输出端子；控制柜出厂前已通过耐压试验，用户不可重复测试。具体端子配置如下：

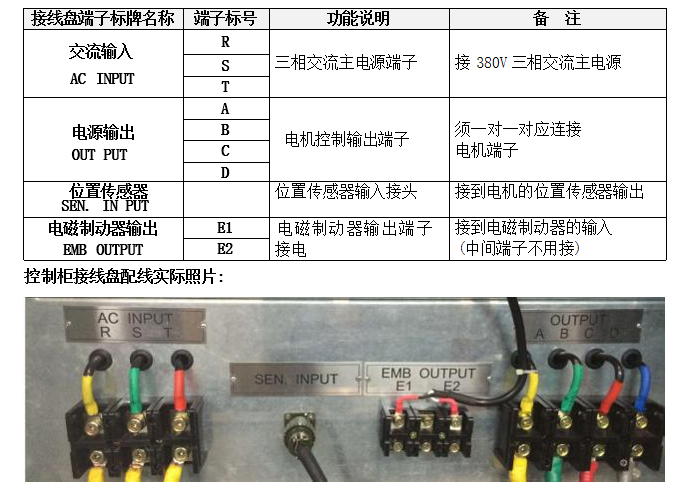

1.交流输入端子（R、S、T）：接入 380V 三相交流主电源

2.电机控制输出端子（A、B、C、D）：一对一对应连接电机端子

3.位置传感器输入接头（SEN.INPUT）：连接电机位置传感器输出

4.电磁制动器输出端子（E1、E2）：接到电磁制动器输入（中间端子不用接）

五、阶段状态显示功能

面板具备 7 种阶段状态显示功能，精准反馈设备运行全程状态：

1.预充电阶段：维持 60 秒，电源指示灯全亮

2.预充电结束准备阶段：就绪待运行

3.停机阶段：显示运行电流、转速、电压开通比、转矩、位置传感器状态等

4.运转阶段：实时显示电流、转速、电压开通比、转矩及位置传感器感应位置等，可通过旋钮调整转速

5.制动阶段：显示制动电压开通比和反转转数，随制动进程逐渐降至 0

6.手动参数设定阶段：输入管理权限密码设定转速及参数

7.故障报警显示阶段：精准提示故障类型，便于排查

六、全面保护功能

涵盖五种核心故障类型保护，反应迅速、防护到位。保护机制启动后，系统先进入制动状态，制动结束后显示故障信息，需人工或远程恢复，有效避免设备损坏：1.功率组件输出瞬间电流突波或短路：动作值 200A，反应时间 < 1 微秒

2.电机 B 相 / D 相实时电流超载：动作值 120A，反应时间 4 微秒

3.电机平均电流超载：动作值 60A，反应时间 3 秒

4.功率组件过温：动作值 80℃，反应时间 3 秒

5.电机位置传感器误动作：连续错误 3 次触发保护

七、日常维护要点

定期维护可保障控制柜长期稳定运行，需重点关注以下事项：

1.检查端子螺丝钉是否松动，确保接线可靠

2.清理散热片及 PCB 印刷电路板积尘，可用 4～6kg/cm² 压力的干燥压缩空气清理

3.检查冷却风扇运行状态，累计运行 2 万小时需更换

4.观察铝电解电容状态，出现变色、异味、鼓泡时需及时更换

通过规范维护，可与开关磁阻电机协同实现高效节能、安全可靠的排采作业。
